Ethernetとは？ 10分でわかりやすく解説

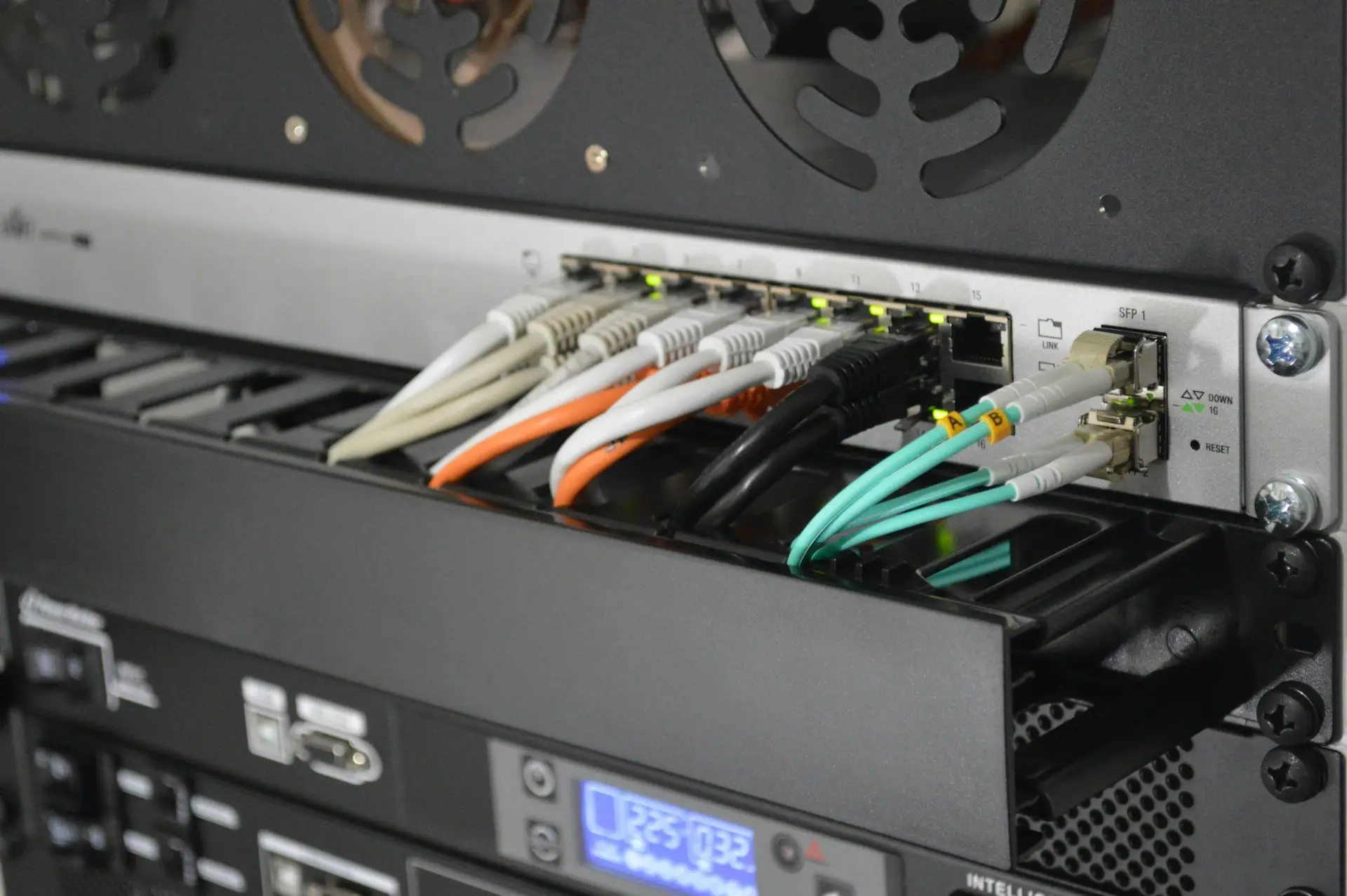

UnsplashのThomas Jensenが撮影した写真

Ethernetは企業のネットワークインフラにおいて重要な役割を果たしていますが、その仕組みや動作原理を理解することは容易ではありません。本記事では、Ethernetの基礎知識から導入・設定、トラブルシューティングまで、10分で分かりやすく解説します。適切なEthernet規格の選択とネットワーク設計により、業務の効率化やセキュリティの向上、コスト削減などの効果が期待できます。

Ethernetの基礎知識

Ethernetの定義と概要

Ethernetとは、コンピュータネットワークにおいて最も広く使用されている有線LAN技術の一つです。 コンピュータ同士をケーブルで接続し、データの送受信を行うための規格として知られています。 現在では、オフィスや家庭、データセンターなど、様々な環境で利用されており、高速かつ安定したネットワーク通信を実現しています。

Ethernetの歴史と発展

Ethernetの歴史は、1970年代にゼロックス社のパロアルト研究所で開発されたことから始まります。当初は、10Mbpsの速度で通信を行うことができましたが、その後の技術革新により、速度の向上が図られてきました。以下は、Ethernetの発展の主な節目です。

1. 1980年代：10BASE-5（ThickNet）と10BASE-2（ThinNet）の登場
2. 1990年代：10BASE-T（ツイストペアケーブル）の普及と100BASE-TXの登場
3. 2000年代：ギガビットイーサネット（1000BASE-T）の登場と普及
4. 2010年代：10ギガビットイーサネット（10GBASE-T）の登場と、より高速な規格の開発

現在では、100ギガビットイーサネットや400ギガビットイーサネットといった超高速規格の開発も進められています。

Ethernetの規格と種類

Ethernetには、速度やケーブルの種類によって様々な規格が存在します。以下は、主要なEthernet規格の一覧です。

また、光ファイバーを使用した規格もあり、より長距離かつ高速な通信を実現することができます。

Ethernetの特徴とメリット

Ethernetは、以下のような特徴とメリットを持っています。

• 高速かつ安定したデータ通信が可能
• 広く普及しており、互換性が高い
• 拡張性が高く、ネットワークの規模に合わせて柔軟に対応できる
• コストパフォーマンスに優れている
• 設置と保守が比較的容易

これらの特徴により、Ethernetは企業のネットワークインフラにおいて重要な役割を果たしています。 適切なEthernet規格を選択し、ネットワークを設計・構築することで、業務の効率化やセキュリティの向上、コスト削減などの効果が期待できます。

Ethernetの仕組みと動作原理

Ethernetの物理層とデータリンク層

Ethernetの仕組みを理解するには、OSI参照モデルの物理層とデータリンク層に着目する必要があります。物理層では、データを電気信号に変換し、ケーブルを介して送受信します。一方、データリンク層では、 データをフレーム単位に分割し、宛先のMACアドレスを付与して送信します。受信側では、MACアドレスを確認し、自身宛てのフレームを受け取ります。

CSMA/CDによる衝突検知と回避

Ethernetでは、複数のデバイスが同一のケーブルを共有するため、データの衝突が発生する可能性があります。この問題を解決するために、CSMA/CD（Carrier Sense Multiple Access with Collision Detection）という仕組みが採用されています。 各デバイスは、データを送信する前にケーブルの状態を確認し、他のデバイスがデータを送信していないことを確認してから送信を開始します。 もし、データの衝突が検知された場合、各デバイスはランダムな時間待機した後に再送信を試みます。

MACアドレスとイーサネットフレーム

Ethernetでは、各デバイスに固有のMACアドレスが割り当てられています。MACアドレスは、48ビットの識別子で、データリンク層で使用されます。イーサネットフレームは、以下の構造を持っています。

スイッチングハブとスイッチの役割

スイッチングハブやスイッチは、Ethernetネットワークにおいて重要な役割を果たします。これらのデバイスは、 複数のEthernetセグメントを相互に接続し、フレームの宛先MACアドレスに基づいて適切なポートにフレームを転送します。 これにより、ネットワークの効率が向上し、衝突の発生を抑えることができます。また、VLANやQoSなどの高度な機能を提供するスイッチも存在し、ネットワークの管理やセキュリティの向上に役立ちます。

以上が、Ethernetの仕組みと動作原理の概要です。Ethernetは、シンプルな構造ながら高速かつ安定したデータ通信を実現し、現代のネットワークインフラにおいて欠かせない技術となっています。企業のIT環境を設計・構築する際には、Ethernetの特性を理解し、適切な機器の選定とネットワーク設計を行うことが重要です。

Ethernetの導入と設定

Ethernetケーブルの選択と配線

Ethernetネットワークを構築する際、適切なケーブルの選択と配線が重要です。使用する環境や必要な通信速度に応じて、以下のようなケーブルを選択します。

• カテゴリ5e：ギガビットイーサネット（1000BASE-T）に対応
• カテゴリ6：ギガビットイーサネットに対応し、より高い周波数帯域を提供
• カテゴリ6a：10ギガビットイーサネット（10GBASE-T）に対応
• 光ファイバーケーブル：長距離かつ高速な通信が必要な場合に使用

ケーブルの配線は、 ケーブルの長さやコネクタの種類、ケーブルの曲げ半径などに注意しながら行います。 また、ケーブルの損傷を防ぐために、ケーブル配線用の配管や配線ダクトを使用することを推奨します。

Ethernetポートとコネクタの種類

Ethernetデバイスには、様々なポートとコネクタが使用されています。以下は、主要なポートとコネクタの種類です。

デバイスの用途や必要な通信速度に応じて、適切なポートとコネクタを選択してください。

Ethernetデバイスの設定方法

Ethernetデバイスの設定は、デバイスの種類やメーカーによって異なります。一般的な設定手順は以下の通りです。

1. デバイスのIPアドレス、サブネットマスク、デフォルトゲートウェイを設定
2. 必要に応じて、VLANの設定を行う
3. ポートの速度とデュプレックスモードを設定（オートネゴシエーションを使用する場合は不要）
4. セキュリティ機能（ポートセキュリティ、MACアドレスフィルタリングなど）を設定
5. 設定内容を保存し、デバイスを再起動

デバイスの設定は、Web管理画面やコマンドラインインターフェース（CLI）を使用して行います。 設定を行う際は、ネットワーク管理者や専門家の助言を求めることをお勧めします。

Ethernetネットワークの構築手順

Ethernetネットワークを構築する際は、以下の手順に従います。

1. ネットワークの要件を明確にし、必要な機器を選定
2. ネットワークトポロジを設計し、IPアドレス体系を決定
3. 機器を設置し、ケーブルを配線
4. 各デバイスの設定を行う
5. ネットワークの動作を確認し、必要に応じて調整を行う
6. ネットワークの運用とメンテナンス体制を整備

Ethernetネットワークの構築は、 企業のIT環境において重要なプロジェクトです。適切な計画と実行により、安定した高速ネットワークを実現することができます。 構築の際は、専門家の意見を取り入れながら、段階的に進めていくことが肝要です。

Ethernetのトラブルシューティング

Ethernetの通信障害の原因と対策

Ethernetネットワークで通信障害が発生した場合、様々な原因が考えられます。以下は、主な障害原因と対策です。

• ケーブルの断線や接触不良：ケーブルの状態を確認し、必要に応じて交換します。
• デバイスの設定ミス：デバイスの設定を見直し、適切な設定に変更します。
• ネットワーク機器の故障：故障したデバイスを特定し、修理や交換を行います。
• ネットワークの過負荷：ネットワークの利用状況を調査し、適切な対策（帯域幅の増強、トラフィック制御など）を講じます。
• ソフトウェアの不具合：ソフトウェアのバージョンアップや設定変更により、問題を解決します。

通信障害の原因を特定するには、症状を詳細に観察し、体系的にトラブルシューティングを行う必要があります。 ネットワーク管理者や専門家と連携しながら、適切な対策を講じることが重要です。

ケーブル断線や接触不良の確認方法

ケーブルの断線や接触不良は、Ethernetネットワークにおける代表的な障害原因の一つです。以下は、ケーブルの状態を確認する方法です。

1. ケーブルの外観を目視で確認：ケーブルに損傷や変形がないか確認します。
2. ケーブルテスターを使用：ケーブルテスターを使って、ケーブルの導通や結線状態を確認します。
3. リンクランプの確認：デバイスのリンクランプが点灯しているか確認します。点灯していない場合、ケーブルの接続不良が疑われます。
4. 別のケーブルで試験：別のケーブルに交換して、通信状態を確認します。改善されれば、元のケーブルに問題があったと判断できます。

ケーブルの断線や接触不良が確認された場合は、速やかにケーブルを交換してください。定期的なケーブルの点検と管理により、 ケーブル関連の障害を未然に防ぐことができます。

Ethernetデバイスの故障診断

Ethernetデバイスの故障は、ネットワークの通信障害の原因となります。デバイスの故障を診断する際は、以下の手順に従います。

1. 電源の確認：デバイスの電源が正常に供給されているか確認します。
2. リンクランプの確認：デバイスのリンクランプが点灯しているか確認します。点灯していない場合、ポートやデバイスの故障が疑われます。
3. 設定の確認：デバイスの設定が適切か確認します。設定ミスによる通信障害の可能性があります。
4. ループバックテスト：デバイスのループバック機能を使って、ポートの送受信機能を確認します。
5. 他のデバイスとの接続テスト：別のデバイスと接続して、通信状態を確認します。デバイスの故障が特定できる場合があります。

デバイスの故障が確認された場合は、メーカーのサポートに連絡し、修理や交換を依頼してください。重要なデバイスについては、 予備機を用意しておくことで、迅速な復旧が可能となります。

ネットワーク監視ツールの活用

ネットワーク監視ツールを活用することで、Ethernetネットワークの状態を常時監視し、障害の早期発見と対処が可能となります。以下は、ネットワーク監視ツールの主な機能です。

• トラフィック監視：ネットワークの利用状況やトラフィックの異常を検知します。
• デバイス監視：デバイスの稼働状態や性能を監視し、異常を検知します。
• アラート通知：障害発生時に、管理者にメールやSMSで通知します。
• レポート生成：ネットワークの利用状況や障害履歴に関するレポートを生成します。

ネットワーク監視ツールの導入により、 ネットワークの可視化と障害対応の効率化が図れます。 ツールの選定に際しては、ネットワーク規模や要件に適したものを選ぶことが重要です。また、監視設定の最適化とアラート通知の調整により、効果的な監視体制を構築することができます。

以上が、Ethernetのトラブルシューティングに関する説明です。通信障害の原因を特定し、適切な対策を講じることで、安定したEthernetネットワークを維持することができます。障害対応には専門的な知識が必要となるため、ネットワーク管理者や専門家との連携が不可欠です。定期的なネットワーク点検とメンテナンスを行いながら、ネットワークの健全性を維持していくことが肝要です。

まとめ

Ethernetは企業のネットワークインフラにおいて重要な役割を果たす有線LAN技術です。物理層とデータリンク層の仕組みを理解し、適切なケーブル選択、デバイス設定、ネットワーク設計を行うことで、業務効率化やセキュリティ向上、コスト削減などの効果が期待できます。トラブルシューティングでは、ケーブルや機器の状態確認、ネットワーク監視ツールの活用により、障害の早期発見と対処が可能となります。安定したEthernetネットワークの構築・運用には専門知識が不可欠であり、専門家との連携が重要です。
